El colector de admisión permite que fluya el oxígeno que produce la combustión en el motor hacia las válvulas de admisión.
- Colector de admisión ¿Qué es y cómo funciona?
- ¿Por qué es tan importante el colector de admisión durante la conducción?
El colector de admisión es el conducto a través del cual accede el aire hacia las canalizaciones de la culata. El colector se sujeta a la culata del motor por medio de unos pernos y su diseño condicionará la forma en la que se llenan los cilindros. Generalmente suelen ser fabricados en aluminio o similares y también en materiales plásticos de considerable resistencia. A continuación, podréis ver un vídeo tutorial donde se explica el funcionamiento de este elemento:
Colector de admisión ¿Qué es y cómo funciona?
Además podremos diferenciar entre dos tipos distintos de colectores de admisión: los colectores convencionales y los colectores de admisión variable, aunque en la actualidad los más utilizados son los últimos.
Colectores de admisión convencionales:
Los colectores de admisión convencionales no cuentan con la flexibilidad con la que están dotados los colectores de admisión variable, de modo que no se adapta igual de bien a los distintos regímenes del motor.
Así pues, los colectores de admisión convencionales logran un par motor elevado con un bajo número de revoluciones o bien, una potencia elevada con un número de revoluciones también elevado; pero no llega a combinar nunca estos dos beneficios. Por ello, se crea la necesidad de encontrar un sistema que sea igual de eficaz en todos y cada uno de los regímenes del motor: el colector de admisión variable.

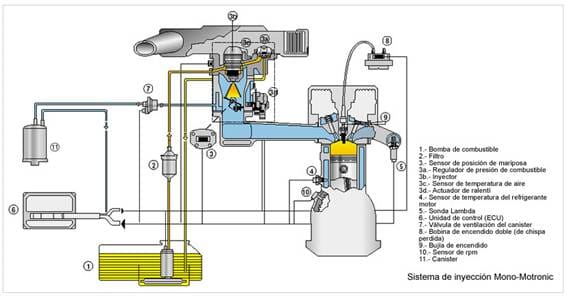

El sistema de colector convencional sí que sigue empleándose en motores gasolina que cuentan con carburador o con sistema de inyección monopunto, pues es imprescindible que la mezcla de gasolina y aire sea uniforme, además de que los tubos de los cilindros sean de igual longitud para cada uno de ellos.
Colectores de admisión variables:
La principal función de un sistema de admisión variable es la de facilitar la entrada de aire a los cilindros en función del régimen al que esté funcionando el motor en ese preciso momento, de forma que éste se adapte y logre aumentar sus prestaciones.
Por lo general, los sistemas variables de admisión son empleados en motores de cuatro válvulas por cilindro, de modo que se compensa la falta de par motor a un número bajo de revoluciones.
Estos sistemas son los denominados de inyección multipunto y en ellos la inyección del combustible se realiza por medio del tubo de admisión o en la cámara de combustión, en aquellos sistemas que utilizan la inyección directa, por delante de la válvula de admisión. Estos tubos de admisión tan solo transportan aire, de modo que el diseño de los mismos está configurado en base a mejorar esa admisión de aire.

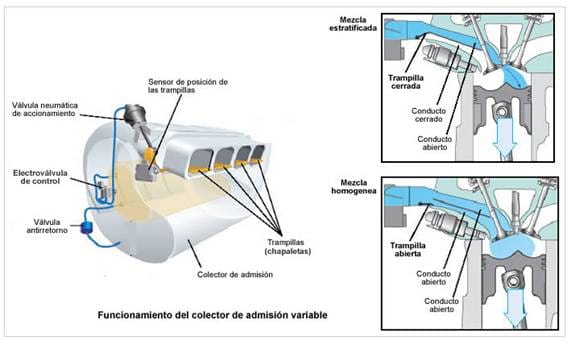

Además, el colector de admisión variable dispone de un sistema de aletas, también llamadas mariposas, que se controla de forma electrónica y que es el encargado de canalizar el aire por el colector de admisión corto en regímenes bajos de potencia y por la sección larga cuando se circula a regímenes más elevados.
¿Por qué es tan importante el colector de admisión durante la conducción?
La presencia del colector de admisión es sumamente importante pues de él depende que nuestro coche no de tirones durante la marcha, que los consumos no sean excesivos y que no percibamos una disminución de la potencia.
Autora: Alicia Granell (RO-DES)
Agradecimientos imagen: Aficionados a la mecánica
